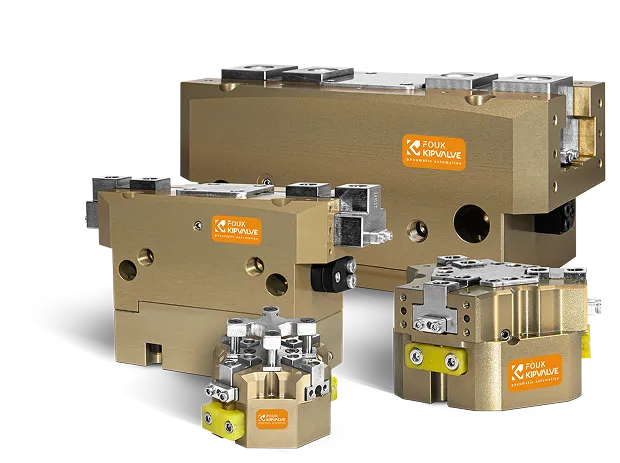

Пневмозахваты

Устройства, которые используют сжатый воздух для захвата, удержания, перемещения и отпускания различных объектов.

Особенности

Простая конструкция с минимальным количеством движущихся частей
Регулируемая сила захвата в зависимости от давления воздуха (до 8 бар)
Грузоподъемность от нескольких граммов до 600 кг

ПОДБОР ПНЕВМОЗАХВАТА

VGTZ

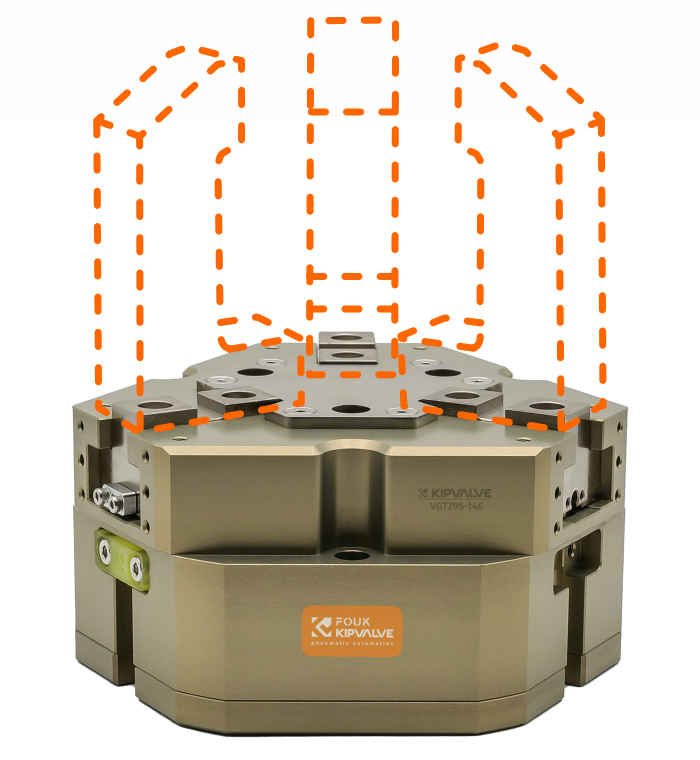

Центрирующие захваты серии VGTZ c «Т» направляющей и ходом губок от 5,5 мм до 16 мм. Рабочий вес захватываемой детали от 1,5 кг до 60 кг. Количество пальцев — 3.

12 моделей

Всё о серии VGTZ в PDF

Модель	Ход на губкумм	Усилие открытияP - давление воздухаH	Усилие закрытияP - давление воздухаH	Максимальный вес заготовкикг	Вес захватакг
VGTZ33-60	6	72×P	66×P	1.5	0.3
VGTZ42-76	6	120×P	108×P	3	0.5
VGTZ55-94	8	200×P	186×P	5	0.85
VGTZ55-94-S	5.5	280×P	260×P	7	0.8
VGTZ75-119	10	386×P	370×P	9	1.6
VGTZ75-119-S	7	530×P	510×P	12	1.5
VGTZ95-146	13	620×P	590×P	14	2.9
VGTZ95-146-S	9	830×P	790×P	19	2.8
VGTZ125-179	16	1080×P	1030×P	25	6.8
VGTZ125-179-S	11	1450×P	1390×P	33	6.6
VGTZ160-218	18	1740×P	1680×P	45	8.8
VGTZ160-218-S	12.5	2300×P	2220×P	60	8.6

VGFZ

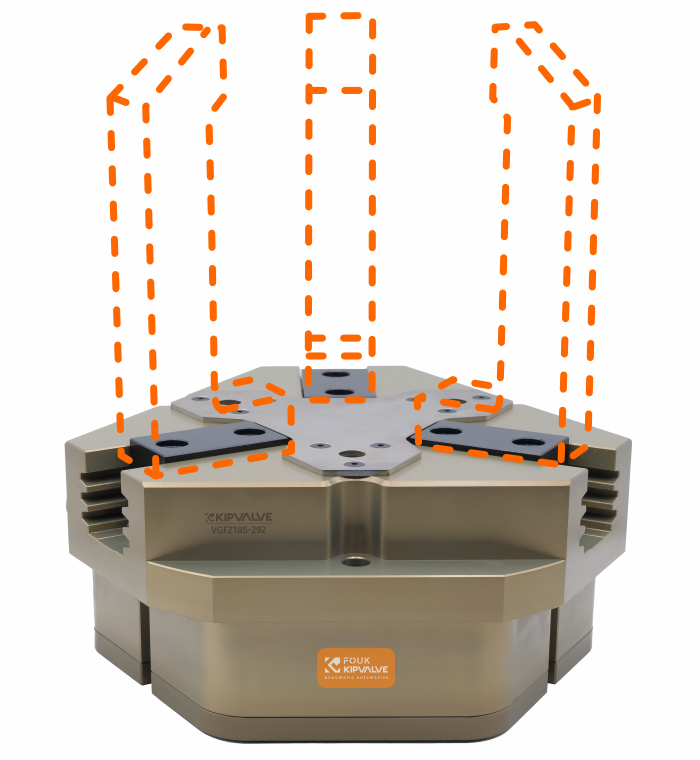

Центрирующие захваты серии VGFZ с зубчатой направляющей, ход на губку от 4 мм до 45 мм. Рабочий вес захватываемой детали от 50 кг до 220 кг. Количество пальцев - 3

18 моделей

Всё о серии VGFZ в PDF

Модель	Ход на губкумм	Усилие открытияP - давление воздухаH	Усилие закрытияP - давление воздухаH	Максимальный вес заготовкикг	Вес захватакг
VGFZ34-68	6	76×P	69×P	1.7	0.35
VGFZ42-78	6	116×P	106×P	3	0.5
VGFZ55-100	8	198×P	172×P	5	0.8
VGFZ55-100-S	4	396×P	344×P	8	0.8
VGFZ70-125	10	310×P	280×P	8	1.6
VGFZ70-125-S	5	650×P	600×P	18	1.7
VGFZ90-155	13	515×P	490×P	12	2.7
VGFZ90-155-S	6	810×P	770×P	21	2.8
VGFZ125-200	16	1080×P	1000×P	30	6
VGFZ125-200-S	8	1960×P	1830×P	55	6
VGFZ160-250	25	1300×P	1250×P	31	10.5
VGFZ160-250-S	14	2260×P	2170×P	55	10.5
VGFZ185-292	30	1750×P	1600×P	50	18
VGFZ185-292-S	17	3470×P	3280×P	100	18
VGFZ220-352	35	2900×P	2800×P	80	34
VGFZ220-352-S	20	4500×P	4340×P	130	34
VGFZ290-430	45	4400×P	4000×P	130	71
VGFZ290-430-S	26	8000×P	7700×P	220	73

VGTR

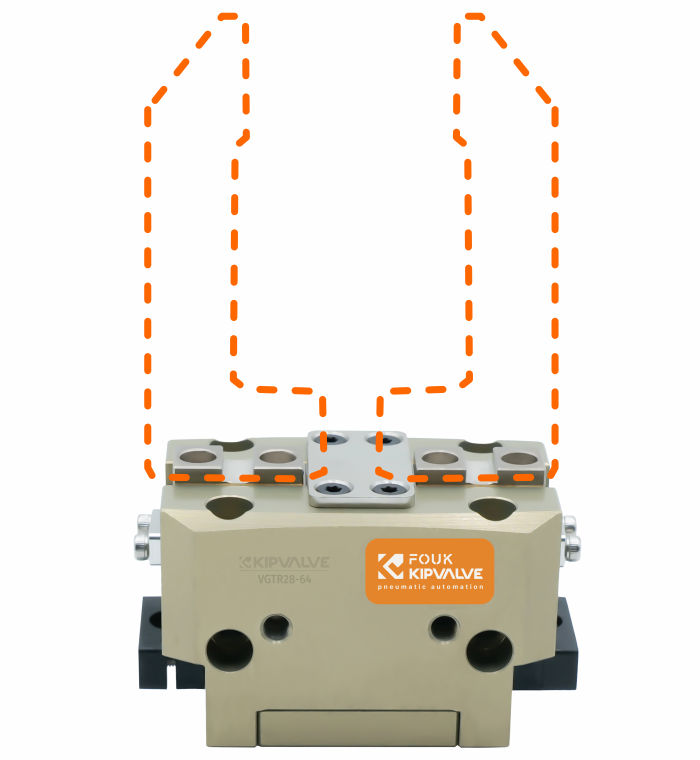

Параллельные захваты серии VGTR c «Т» направляющей, ход на губку от 4 мм до 45 мм. Рабочий вес захватываемой детали от 0,6 кг до 105 кг. Количество пальцев - 2

18 моделей

Всё о серии VGTR в PDF

Модель	Ход на губкумм	Усилие открытияP - давление воздухаH	Усилие закрытияP - давление воздухаH	Максимальный вес заготовкикг	Вес захватакг
VGTR20-51	4	27×P	24×P	0.6	0.15
VGTR28-64	6	52×P	48×P	1.4	0.3
VGTR30-80	8	62×P	55×P	2.2	0.5
VGTR30-80-S	5.5	88×P	79×P	3	0.5
VGTR46-101	10	140×P	124×P	4	0.8
VGTR46-101-S	6.5	196×P	174×P	6	0.75
VGTR57-125	13	224×P	206×P	6	1.35
VGTR57-125-S	9	314×P	288×P	8.5	1.3
VGTR73-162	16	360×P	330×P	10	2.6
VGTR73-162-S	11	510×P	470×P	14	2.5
VGTR102-200	25	660×P	616×P	17	5.3
VGTR102-200-S	15.5	1050×P	985×P	26	5.2
VGTR115-240	29	834×P	790×P	25	7.6
VGTR115-240-S	18	1300×P	1230×P	38	7.4
VGTR148-300	34	1360×P	1300×P	40	15.8
VGTR148-300-S	21	2050×P	1950×P	60	15.6
VGTR181-410	45	2050×P	1950×P	75	29
VGTR181-410-S	28	3100×P	2950×P	105	28

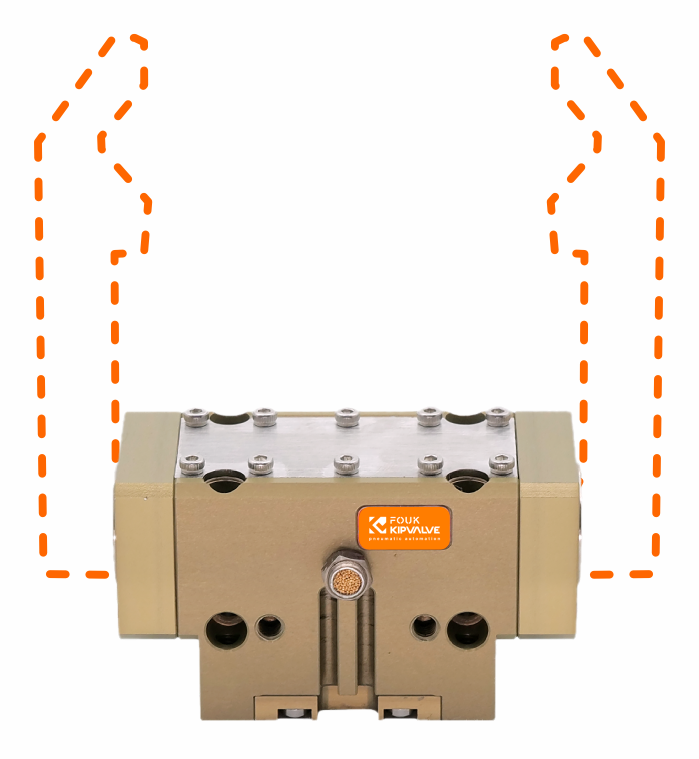

VGFR

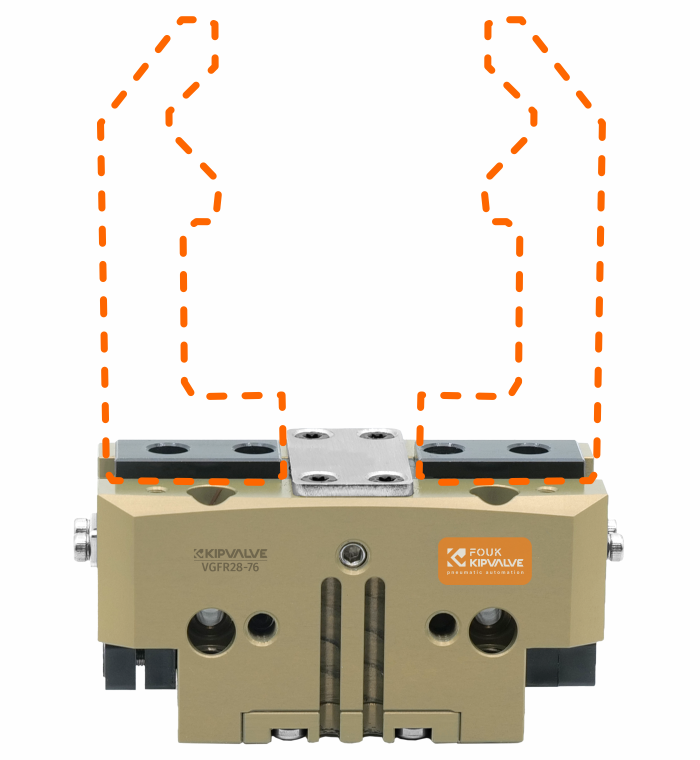

Параллельные захваты серии VGFR с зубчатой направляющей, ход на губку от 5 мм до 70 мм. Рабочий вес захватываемой детали от 4 кг до 130 кг. Количество пальцев - 2

19 моделей

Всё о серии VGFR в PDF

Модель	Ход на губкумм	Усилие открытияP - давление воздухаH	Усилие закрытияP - давление воздухаH	Максимальный вес заготовкикг	Вес захватакг
VGFR28-76	6	44×P	41×P	1.5	0.3
VGFR28-76-S	3	88×P	82×P	3.2	0.3
VGFR33-96	8	72×P	65×P	2.5	0.5
VGFR33-96-S	4	144×P	130×P	5	0.5
VGFR45-120	10	138×P	124×P	4	0.9
VGFR45-120-S	5	266×P	238×P	7	0.9
VGFR57-151	13	214×P	198×P	6.5	1.45
VGFR57-151-S	6	466×P	430×P	14	1.7
VGFR72-192	16	340×P	316×P	10	2.7
VGFR72-192-S	8	670×P	6240×P	20	2.7
VGFR99-234	25	560×P	524×P	20	5.4
VGFR99-234-S	14	965×P	905×P	33	5.4
VGFR117-270	30	706×P	666×P	25	7.9
VGFR117-270-S	17	1220×P	1150×P	43	7.9
VGFR136-320	35	990×P	935×P	32	13.8
VGFR136-320-S	20	1710×P	1615×P	55	13.8
VGFR175-410	45	1690×P	1610×P	55	27.5
VGFR175-410-S	26	2900×P	2760×P	95	28
VGFR191-525-L	70	1900×P	1820×P	90	53

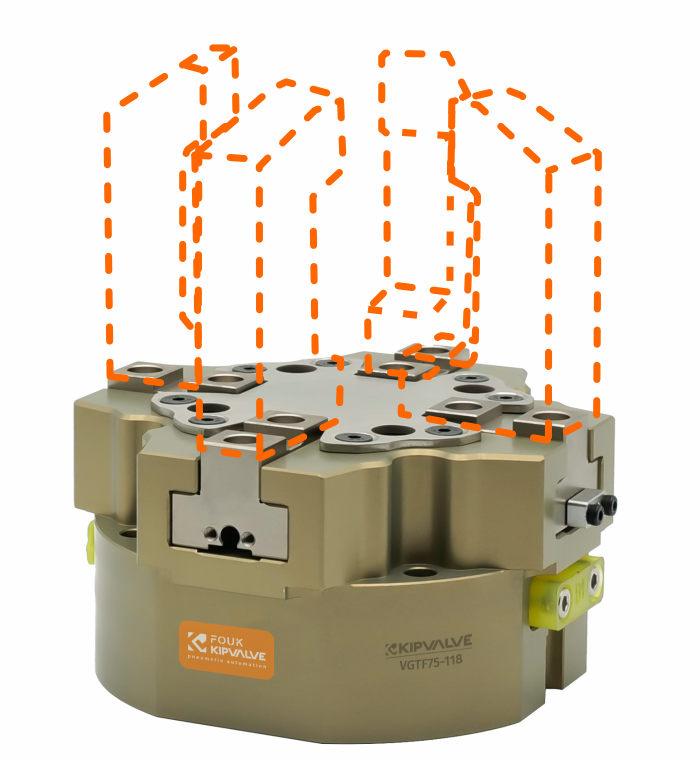

VGTF

Центрирующие захваты серии VGTF с «Т» направляющей, ход на губку от 4 мм до 13 мм. Рабочий вес захватываемой детали от 1,5 кг до 14 кг. Количество пальцев – 4

5 моделей

Всё о серии VGTF в PDF

Модель	Ход на губкумм	Усилие открытияP - давление воздухаH	Усилие закрытияP - давление воздухаH	Максимальный вес заготовкикг	Вес захватакг
VGTF33-56	4	74×P	68×P	1.5	0.3
VGTF42-71	6	120×P	108×P	3	0.55
VGTF55-99	8	200×P	186×P	5	1.1
VGTF75-118	10	386×P	370×P	9	1.6
VGTF95-145	13	620×P	590×P	14	2.9

VGTJ

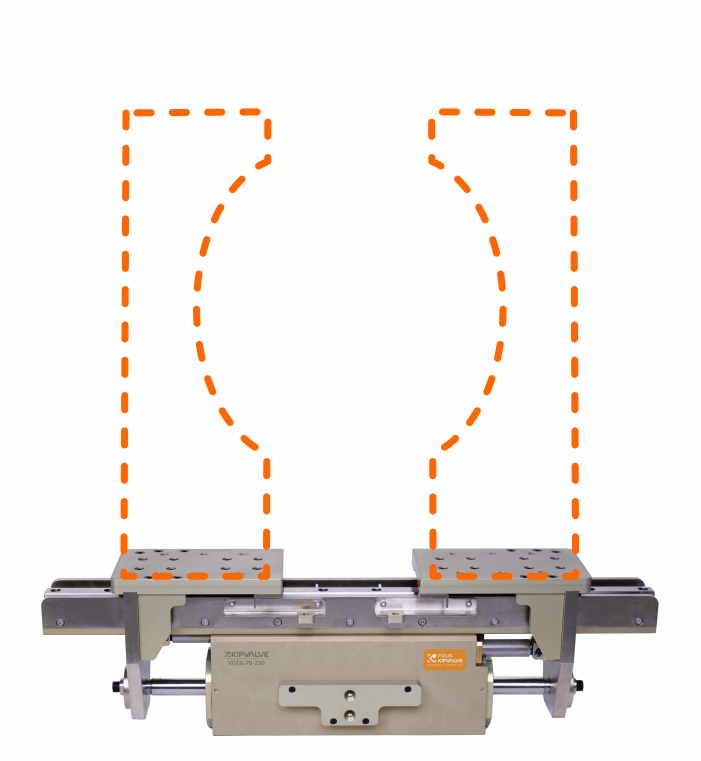

Параллельные захваты серии VGTJ на хромированном штоке, ход на губку от 100 мм до 125 мм. Рабочий вес захватываемой детали от 50 кг до 800 кг. Количество пальцев - 2

3 моделей

Всё о серии VGTJ в PDF

Модель	Ход на губкумм	Усилие открытияP - давление воздухаH	Усилие закрытияP - давление воздухаH	Максимальный вес заготовкикг	Вес захватакг
VGTJL-70-250	125	4000	4000	35	23
VGTJM-115-530	100	11000	11000	210	69
VGTJS-150-580	105	20000	20000	560	126

VGTZ-L

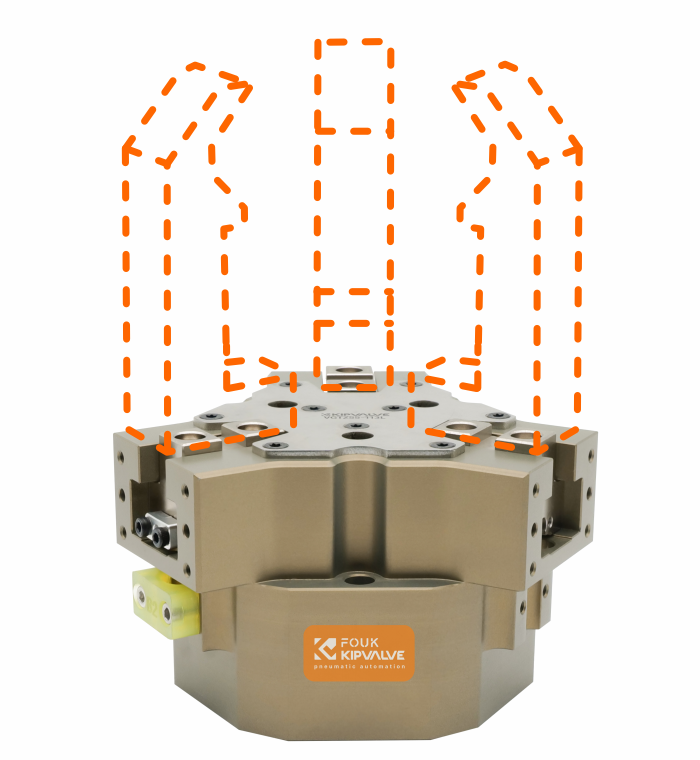

Центрирующие захваты серии VGTZ-L c «Т» направляющей с удлинённым ходом губок от 8 мм до 20 мм. Рабочий вес захватываемой детали от 1,2 кг до 8 кг. Количество пальцев - 3

4 моделей

Всё о серии VGTZ-L в PDF

Модель	Ход на губкумм	Усилие открытияP - давление воздухаH	Усилие закрытияP - давление воздухаH	Максимальный вес заготовкикг	Вес захватакг
VGTZ33-74-L	8	64×P	60×P	1.2	0.35
VGTZ42-90-L	11	104×P	94×P	2.5	0.65
VGTZ55-113-L	15	180×P	168×P	4.5	1.25
VGTZ75-136-L	20	330×P	316×P	8	2.1

VGTR-L

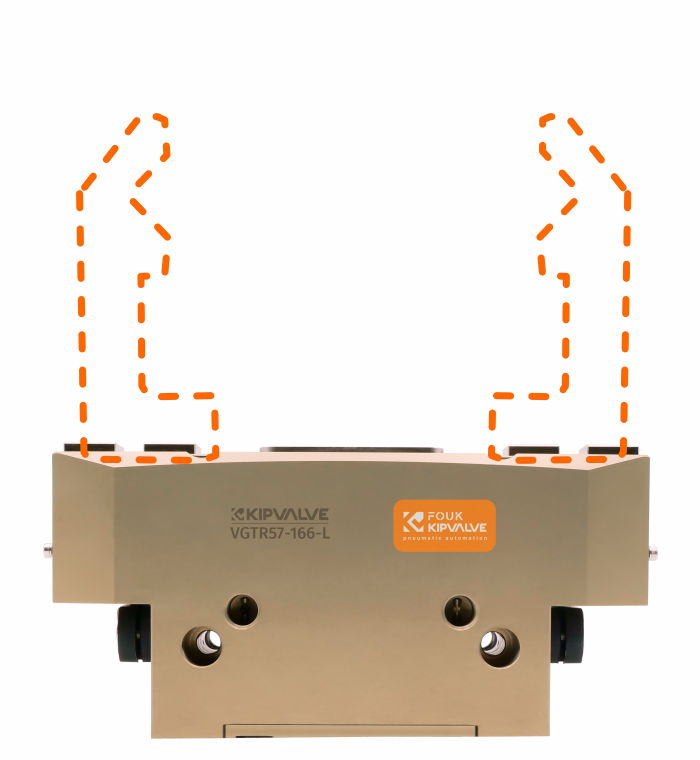

Параллельные захваты серии VGTR-L c «Т» направляющей с удлинённым ходом губок от 15 мм до 32 мм. Рабочий вес захватываемой детали от 2 кг до 9 кг. Количество пальцев - 2

4 моделей

Всё о серии VGTR-L в PDF

Модель	Ход на губкумм	Усилие открытияP - давление воздухаH	Усилие закрытияP - давление воздухаH	Максимальный вес заготовкикг	Вес захватакг
VGTR30-95-L	15	55×P	49×P	2	0.6
VGTR46-114-L	19	130×P	118×P	3.5	1.1
VGTR57-166-L	24	200×P	184×P	5.5	2.1
VGTR73-194-L	32	326×P	300×P	9	3.8
